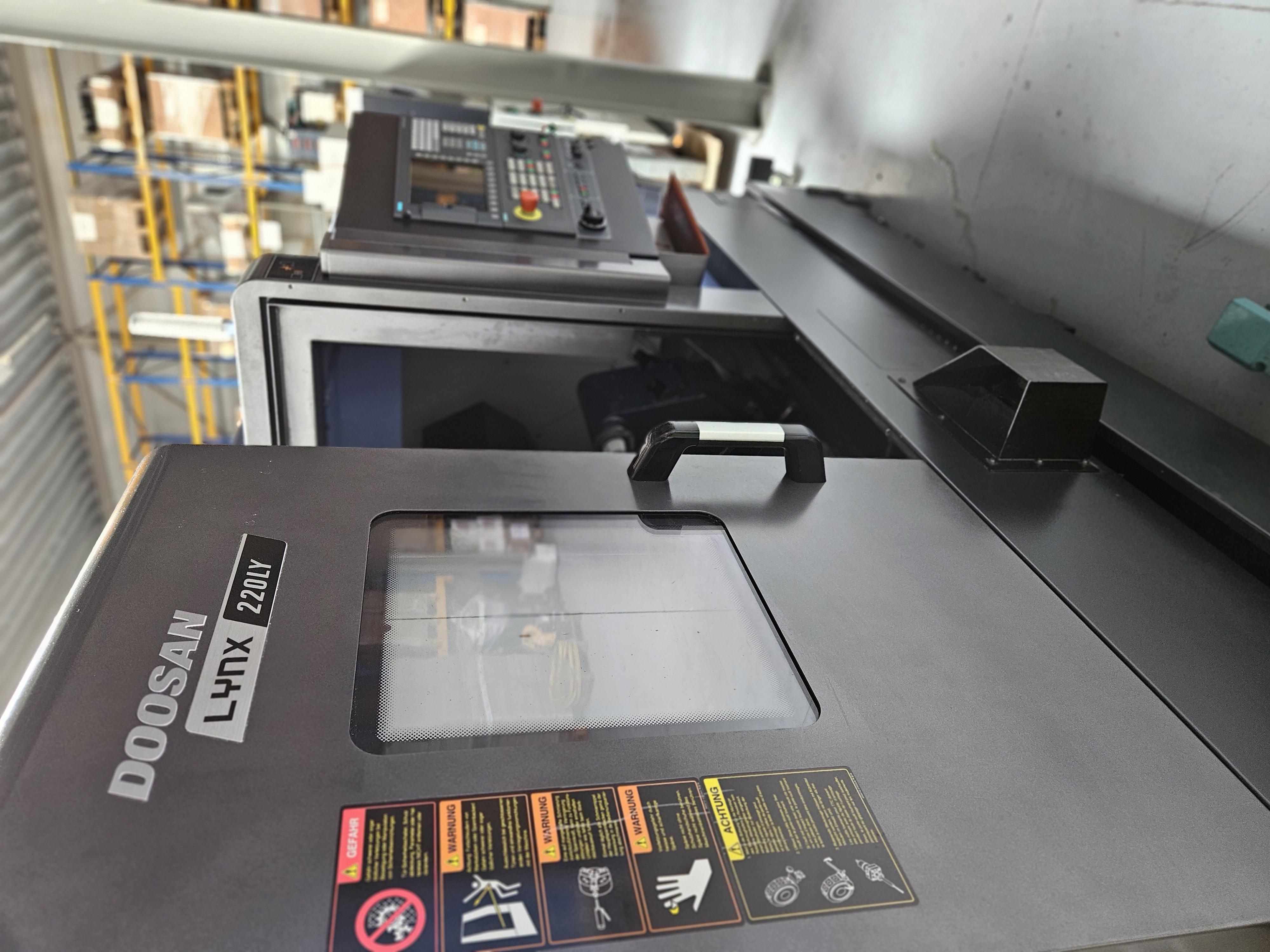

Hoge productiviteit en precisie van de Doosan Lynx 220LY CNC-draaimachine

Bij Mach 4 Metal zijn we er trots op om topklasse metaalbewerkingsmachines aan te bieden die efficiëntie en precisie in productieprocessen bevorderen. In ons uitgebreide assortiment steekt de Doosan Lynx 220LY CNC-draaimachine er met kop en schouders bovenuit als een robuust, hoogproductief draaicentrum dat ontworpen is om te voldoen aan de eisen van moderne bewerking.

Overzicht van de Doosan Lynx 220LY

De Doosan Lynx 220LY-serie staat synoniem voor nauwkeurigheid en snelheid, wat het een ideale keuze maakt voor industrieën die een hoge doorvoer en superieure bewerkingsmogelijkheden vereisen. Hier gaan we in op de specifieke kenmerken en voordelen die de Lynx 220LY tot een waardevolle aanwinst voor elke productieoperatie maken.

Belangrijke Kenmerken en Specificaties

1. Hoog-Snelheidsstructuur:

   • Max. Draaidoorsnede en Lengte: De Lynx 220LY kan maximale draaidoorsneden aan van Ø250mm tot Ø300mm en lengtes van 290mm tot 510mm, afhankelijk van het specifieke model.
   • FEM-Geanalyseerd Ontwerp: De structuur van de machine is rigoureus getest met de Finite Element Method (FEM) analyse om stabiliteit en minimale vervorming te garanderen. Het sterk geribbelde koppelbuisontwerp voorkomt verdraaiing en zorgt voor langdurige stijfheid en nauwkeurigheid.

2. Snelle Traverse Snelheden:

   • Roller-Type LM Gids: De machine is uitgerust met roller-type Lineaire Bewegings (LM) geleiders om de stijfheid en voersnelheden te verbeteren. Elke as wordt aangedreven door onderhoudsvrije digitale AC servomotoren die direct op de kogelomloopspillen zijn aangesloten voor stille, responsieve beweging met minimale speling.
   • Traverse Snelheden: X-as snelle traverse snelheid is 30 m/min en Z-as is 36 m/min, wat zorgt voor snelle positionering en verkorte cyclustijden.

3. Hoofdspil:

   • Spilsnelheid en Koppel: De hoofdspil biedt snelheden tot 6000 tpm, wat flexibiliteit biedt om diverse materialen en bewerkingstaken aan te kunnen. Met een koppel tot 24.000 Nm kan de Lynx 220LY moeiteloos zware bewerkingen uitvoeren.
   • Nauwkeurige Spil Lagers: De kop en hoofdspil worden geassembleerd in een temperatuurgecontroleerde omgeving om hoge prestaties en rotatienauwkeurigheid te waarborgen. De spil wordt ondersteund door een combinatie van hoekcontactkogellagers en cilindrische rollagers om thermische verplaatsing te minimaliseren.

4. Gereedschap en Revolver:

   • Servo-Aangedreven Revolver: De Lynx 220LY is uitgerust met een hoog-koppel servomotor voor non-stop, bidirectionele revolverindexering. De zware revolver heeft een 210mm diameter curvic koppeling en 39 kN hydraulische klemmkracht, wat uitzonderlijke stijfheid biedt voor zware materiaalverwijdering en fijne oppervlakteafwerkingen.
   • BMT Revolver Opties: De BMT revolver maakt het mogelijk om complexe onderdelen die veel gereedschappen vereisen in één opstelling te voltooien, wat de cyclustijden aanzienlijk verkort.

5. Tegencenter en Sub-Spil:

   • Gemotoriseerd Tegencenter: Het gemotoriseerde tegencenter zorgt voor precisie en stabiliteit tijdens bewerkingen, en ondersteunt effectief lange werkstukken.
   • Sub-Spil: Voor modellen uitgerust met een sub-spil, minimaliseert gesynchroniseerde controle van de rotatiesnelheid de reistijd en verbetert de bewerkingsprestaties door de kruiselingse hechting van het werkstuk te waarborgen.

6. Bedieningsgemak:

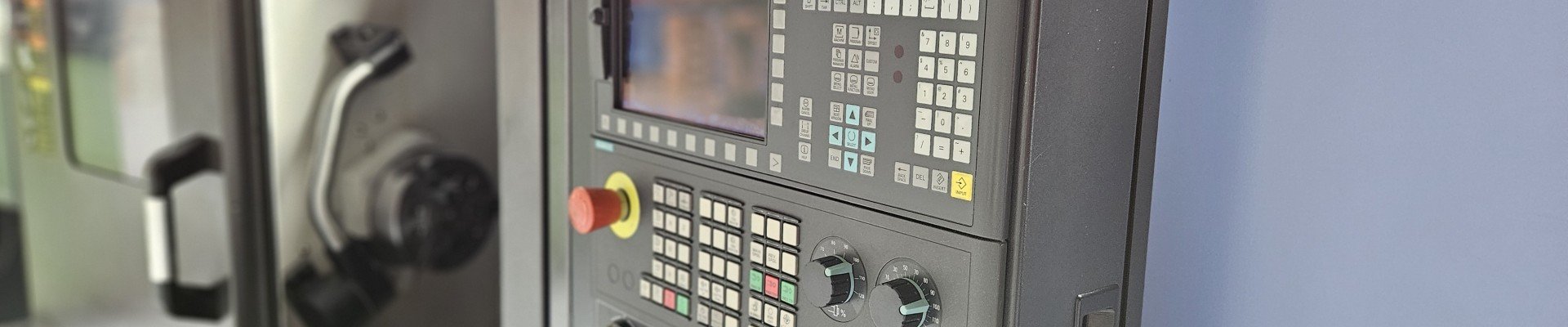

   • Ergonomisch Ontwerp: Het nieuwe Doosan bedieningspaneel is ontworpen voor gebruikersgemak met een kleuren LCD-scherm voor eenvoudige bediening en programmering. Het paneel is verstelbaar om optimale toegankelijkheid tijdens de bediening te bieden.
   • Connectiviteit: De machine ondersteunt verschillende connectiviteitsopties, waaronder PCMCIA-kaarten, USB-poorten en Ethernet-connectiviteit, wat gegevensoverdracht en machinebewaking eenvoudig maakt.

Waarom Kiezen voor de Doosan Lynx 220LY?

De Doosan Lynx 220LY-serie combineert hoge productiviteit met ongeëvenaarde precisie, waardoor het een veelzijdige keuze is voor diverse toepassingen. Of je nu actief bent in de auto-industrie, lucht- en ruimtevaart of algemene bewerking, deze CNC-draaimachine is ontworpen om consistente resultaten te leveren met uitzonderlijke efficiëntie.

Voordelen:

• Verbeterde Productiviteit: Met ultrasnelle traverses en hogesnelheidsrevolverindexering maximaliseert de Lynx 220LY de doorvoer en minimaliseert het stilstandtijden.
• Veelzijdige Bewerking: In staat om complexe en nauwkeurige bewerkingen uit te voeren, is de machine geschikt voor verschillende materialen en industrieën.
• Robuuste Constructie: Ontworpen voor langdurige nauwkeurigheid en stijfheid, kan de Lynx 220LY de eisen van zware bewerkingen weerstaan.

Conclusie

Bij Mach 4 Metal zijn we toegewijd aan het leveren van hoogwaardige machines die voldoen aan de evoluerende behoeften van de productie-industrie. De Doosan Lynx 220LY CNC-draaimachine is een bewijs van deze toewijding, met ongeëvenaarde productiviteit en precisie. Als je op zoek bent naar een betrouwbare en efficiënte CNC-draaimachine om je productiecapaciteiten te verbeteren, is de Lynx 220LY een uitstekende keuze.

Voor meer informatie en om een bezichtiging te plannen, neem contact met ons op of bezoek onze website. Ontdek hoe de Doosan Lynx 220LY je productieprocessen kan transformeren en je bedrijf naar nieuwe hoogten kan tillen.
